Nowe funkcje w wersji 15.0.0.83

Opublikowano 16 czerwca 2025

Diagram szafy

Zarządzanie wyposażeniem i zajętością szaf jest teraz dużo łatwiejsze. Nowy diagram szafy wizualizuje zajętość szafy w sposób bardziej rzeczywisty. Wygląd urządzeń i rozmieszczenia portów wraz z wizualizacją ich zajętości za pomocą kolorów daje użytkownikowi informacje o wykorzystaniu pojemności szafy oraz interfejsów sieciowych. Zarządzanie wspomagane jest poprzez obsługę bibliotek urządzeń, w których można zdefiniować dowolne modele urządzeń wszystkich rodzajów i kategorii. Możliwe jest modelowanie obu stron zarówno szafy jak i urządzeń.

Diagram szafy dostępny jest z poziomu paszportu szafu oraz kartoteki szaf. Użytkownik może w ramach diagramu wykonać następujące operacje:

  1. Wstawić do szafy nowe urządzenie z wcześniej zdefiniowanego wzorca znajdującego się w bibliotece.
  2. Zmienić pozycję urządzenia w szafie dzięki mechanizmowi drag & drop.
  3. Zmienić parametry urządzenia takie jak np. half-rack, umieszczenie z przodu lub tyłu itp.
  4. Dla urządzenie dodać zdjęcie i ułożyć na nim porty.

Źródła zdjęć: RFoG, PowerServer i Synolog

Podobnie jak widok wyposażenia szafy tworzy sie widok urządzenia (wzorca) w celu późniejszego zastosowania go na diagramie szafy.

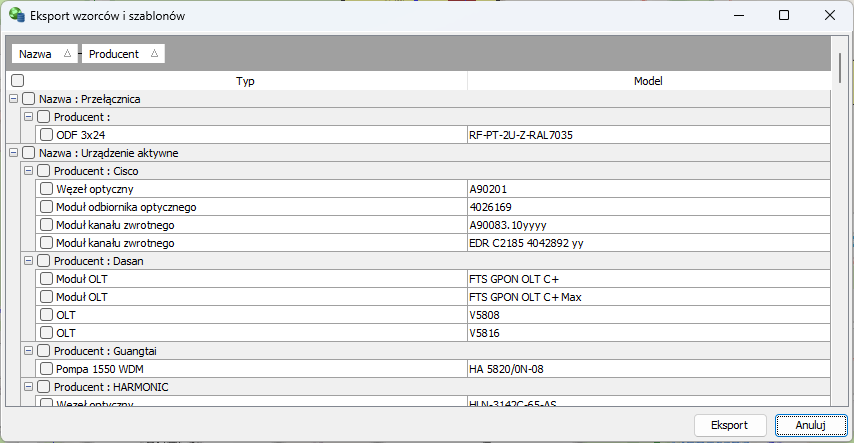

Import i eksport wzorców urządzeń

Wprowadzono możliwość importu i eksportu bibliotek wzorców urządzeń dzięki czemu użytkownik może dołożyć wzorce w bazie danych bez konieczności ręcznego modelowania. Na stronie fastGIS pojawiać się będą biblioteki poszczególnych producentów urządzeń możliwe do importu.

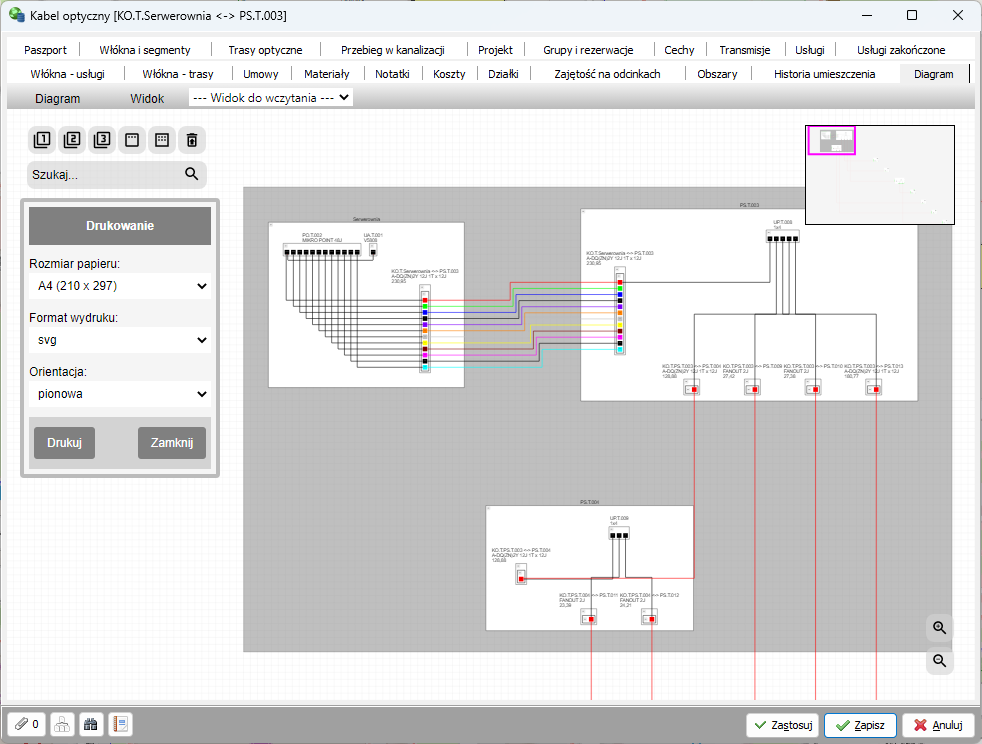

Eksport diagramu rozwiniętego sieci do pliku SVG

Dla wszystkich rodzajów diagramów rozwiniętych sieci wprowadzona została możliwość eksportu ustawionego obszaru diagramu do pliku SVG.

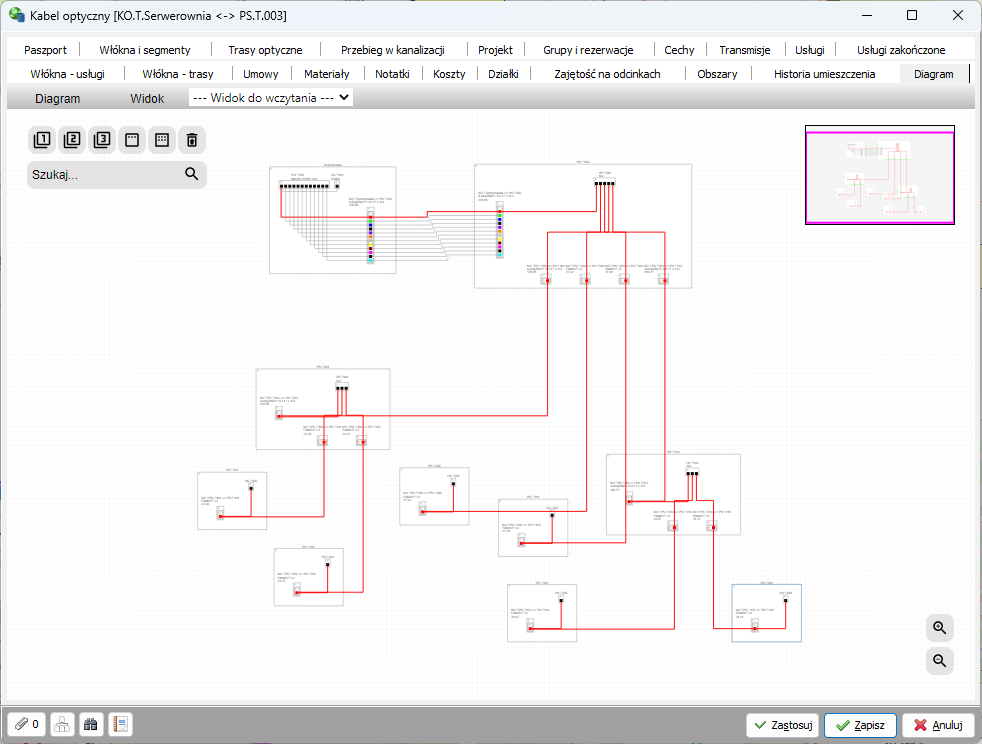

Nowa funkcja pozwalająca na diagramie rozwiniętym na wyróżnienie przebiegu zestawionego na danym włóknie lub porcie

Wprowadzona została możliwość wyróżnienia przebiegu na włóknie lub porcie na wszystkich diagramach rozwiniętych sieci.

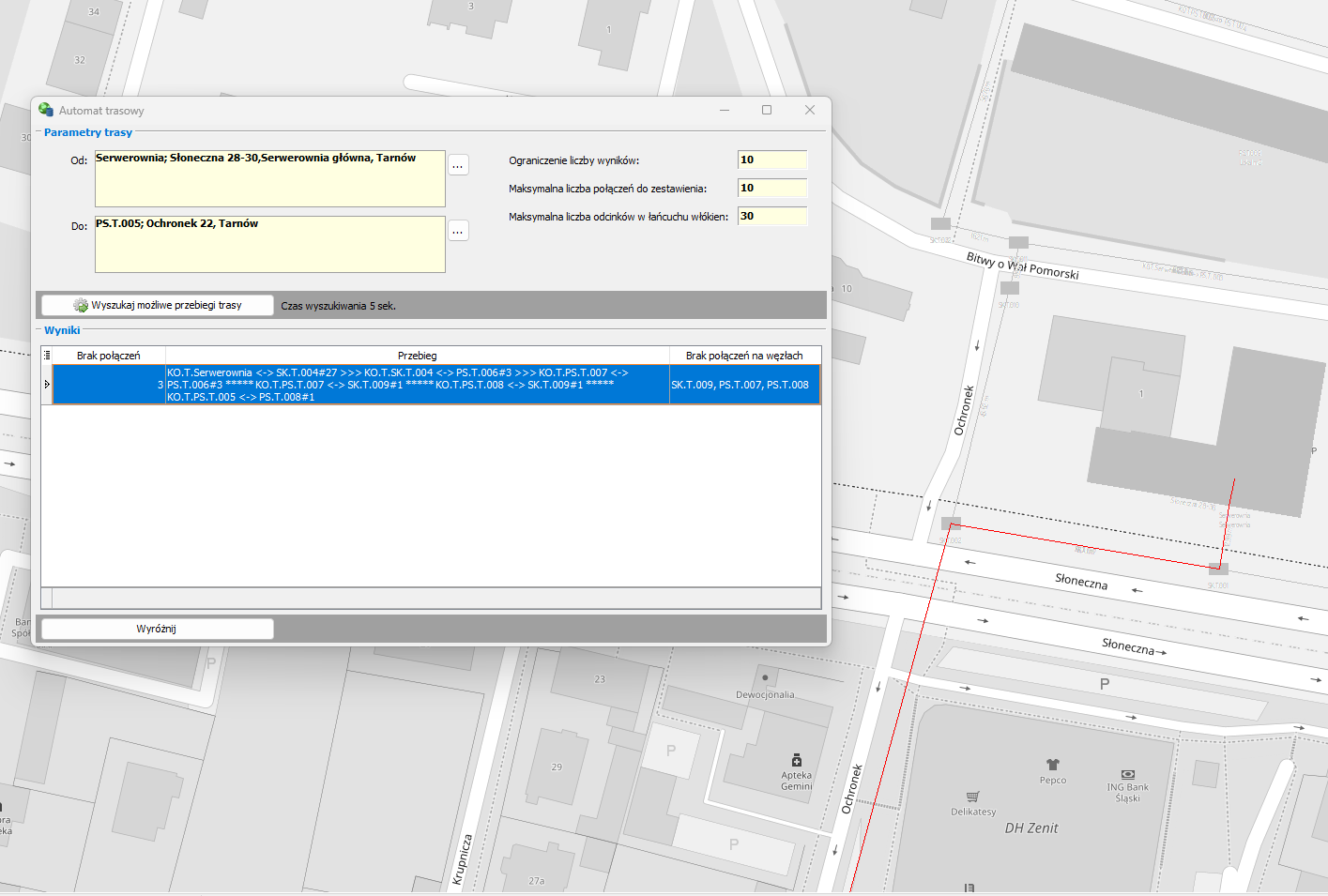

Nowa opcja wyszukania ścieżki połączeń w menu projektów

Nowa opcja wyszukiwania ścieżki połączeń pozwala na wyszukanie połączenia pomiędzy dwoma wybranymi lokalizacjami wg zadanych kryteriów. To nowy uproszczoy automat trasowy, który sprawdza, czy pomiędzy dwoma punktami sieci da się zestawić wolne włókna w nowe łącze. Wynik przedstawiony jest w formie opisowej z mozliwościa prezentacji wyróżnienia wariantu nowej ścieżki na mapie. Nowa opcja "Wyszukaj połączenie pomiędzy punktami sieci" dostepna jest w menu "Projekty" lub poprzez kliknięcie z przytrzymanym klawiszem Shift dwóch lokalizacji.

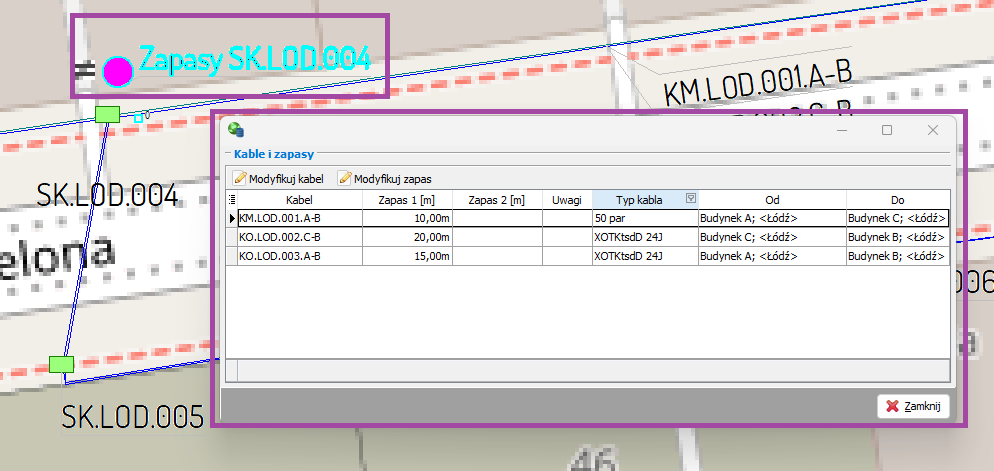

Możliwość naniesienia na mapę miejsca zapasów kabli

Pojawił się nowy typ elementu mapowego związanego z zapasami umieszczonymi w okreslonym obiekcie. Uzytkownik może standardowym mechanizmem nanieść na mapę miejsce zapasów i mieć dostęp do informacji o zapasach od strony mapy.



Obsługa nowych formatów plików dla importu podkładów mapowych

Wprowadzona została obsługa nowych formatów plików wektorowych importowanych na mapę. Teraz obsługiwane są nastepujące formaty:

Formaty wektorowe:
*.dgn, *.dwg, *.dxf, *.shp, *.tab, *.kml, *.kmx, *.gpkg, *.gml, *.geojson, *.geojsons, *.csv, *.itf, *.xtf, *.sqlite

Mechanizm importu plików na mapę został w najnowszej wersji oparty o biblioteki GDAL co uspranwnia proces importu danych na mapę.

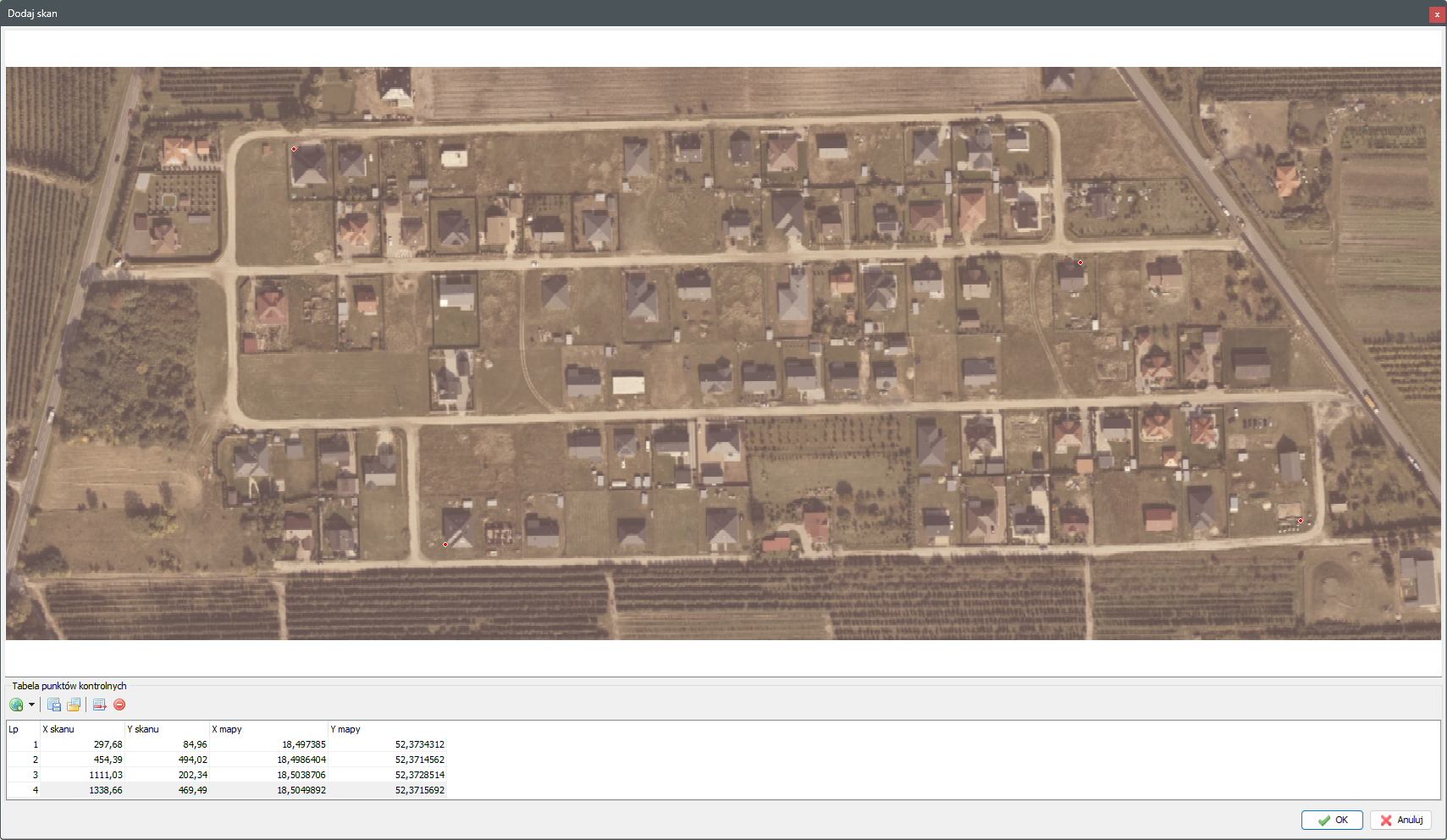

Nowy sposób pozycjonowania skanów na mapach i schematach

Pozycjonowanie podkładów rastrowych na mapie lub schemacie jest teraz dużo dokładniejsze dzięki zastosowaniu transformacji wielopunktowej. Użytkownik wskazuje dowolna liczbę punktów na podkładzie wiążąc je z odpowiadającymi im punktami na mapie co znacząco zwieksza precyzję oraz jakość uzyskanego obrazu po spozycjonowaniu.

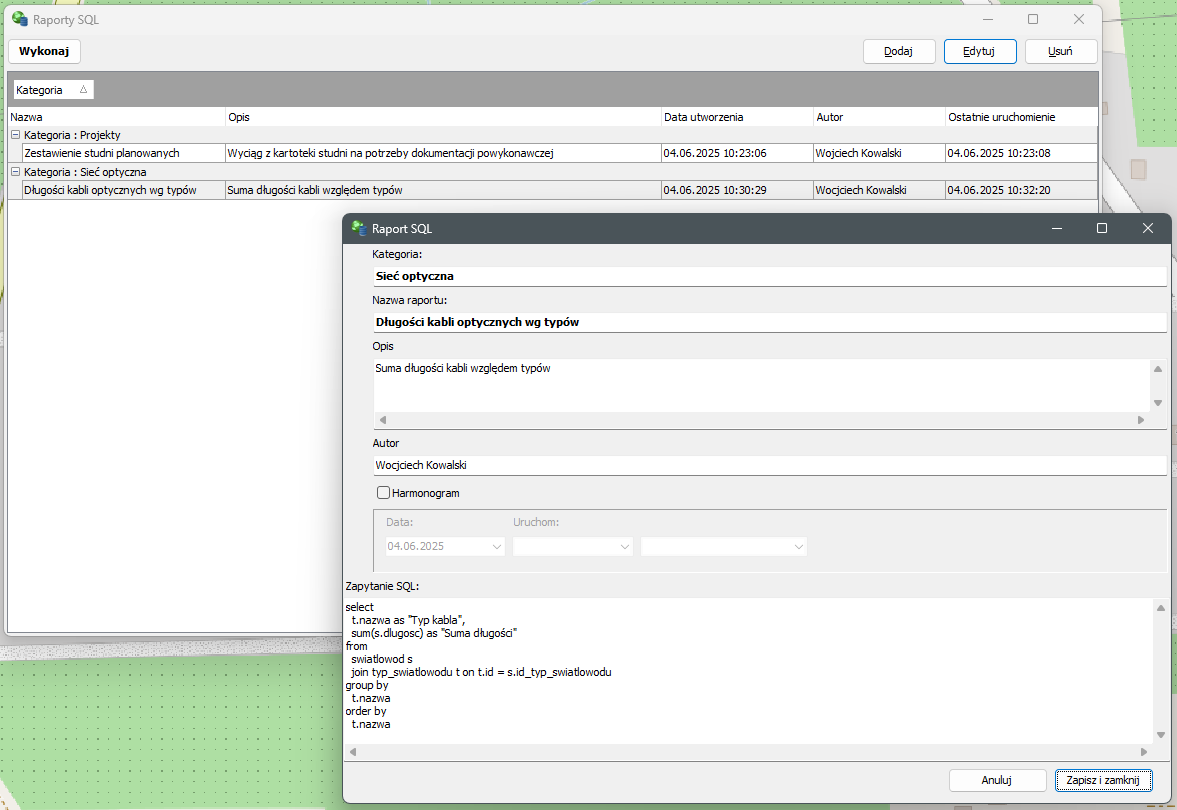

Zmiany w organizacji raportów SQL.

Kartoteka raportów SQL została wyposażona w lepsze możliwości organizacji. Teraz raporty SQL można skategoryzować, pogrupować oraz szczegółowo opisać. Automatycznie zapisuje się równiez data ostatniego wykonania raportu.

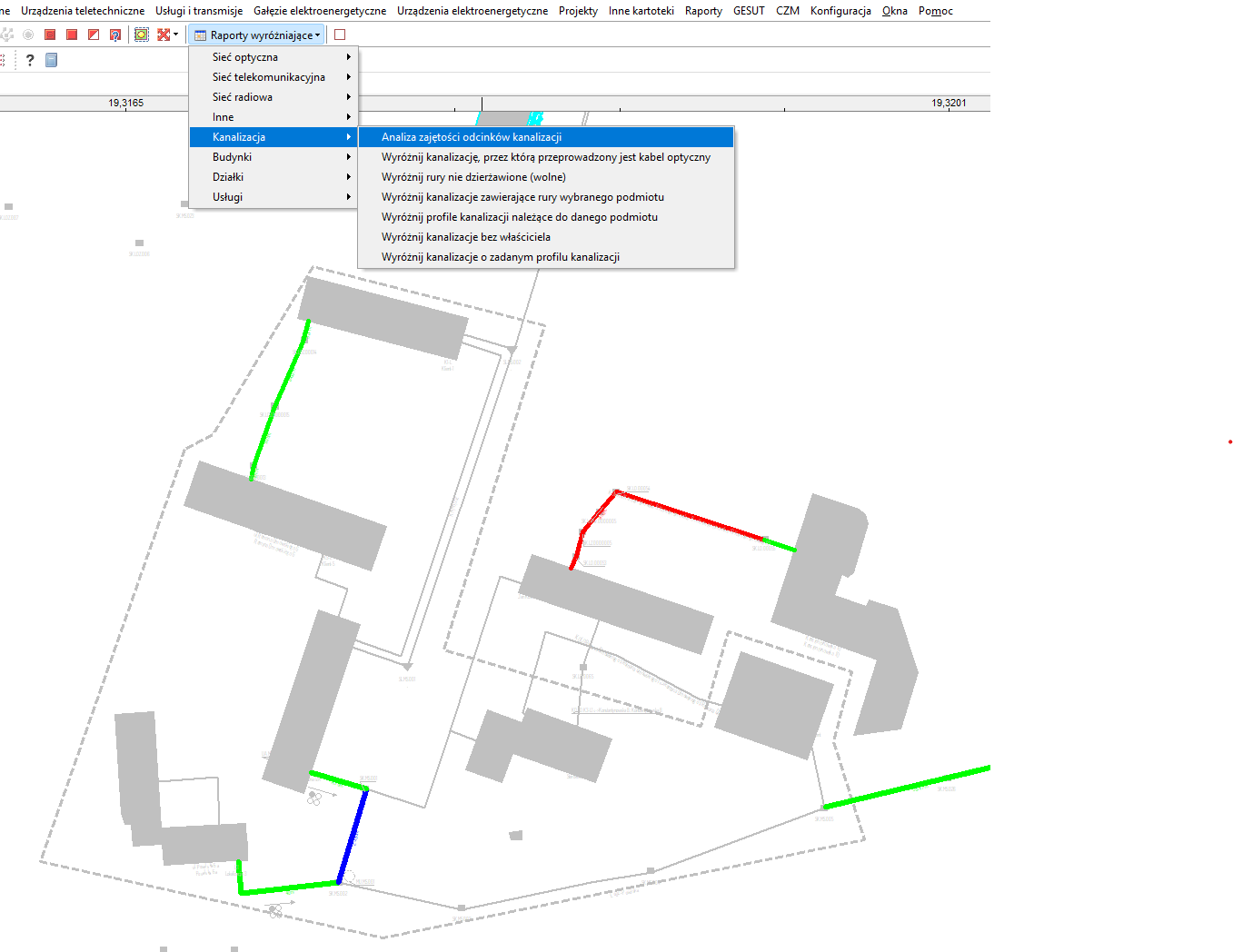

Analiza zajętości odcinków kanalizacji

Przygotowana została nowa analiza przetrzenna obrazująca procentową zajętość odcinków kanalizacji za pomocą ospowiedniej kolorystyki. Prezentacja jest analogiczna jak isniejąca juz analiza zajętości kabli optycznych.

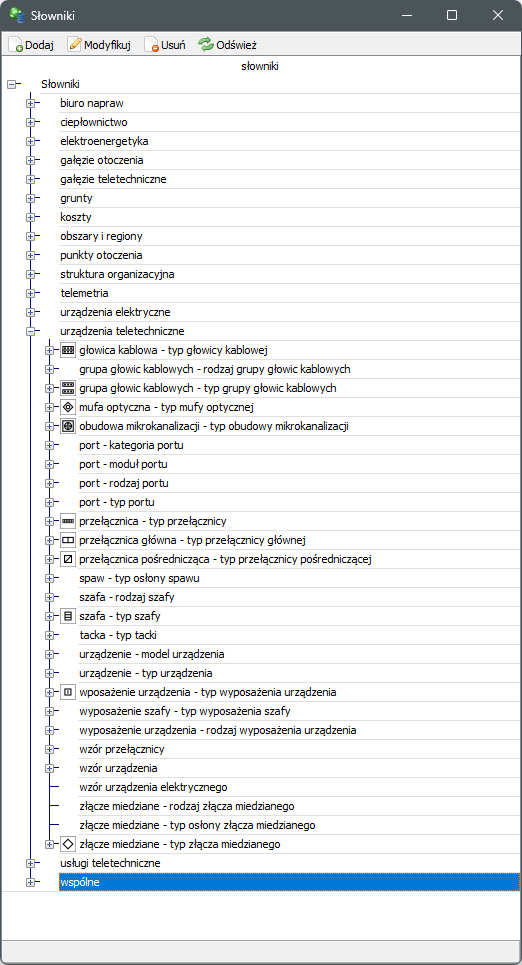

Okno słowników zamiast menu rozwijalnego

Złożone wielopoziomowe menu słowników zostało zastąpione jednym oknem słowników zawierającym zestrukturyzowane drzewo wszystkich słowników w programie. Nowe okno słowników dostępne jest w menu Konfiguracja.


Sprawozdawczość do UKE

W najnowszej wersji programu zostały wprowadzone aktualizacje do sprawozdawczości związane z nowymi wymaganiami postawionymi przez UKE. W szczególności dodana została obsługa w punktach adresowych kodów TERYT dla dzielnic i delegatur dla miast: Poznań, Łódź, Wrocław, Kraków i Warszawa.

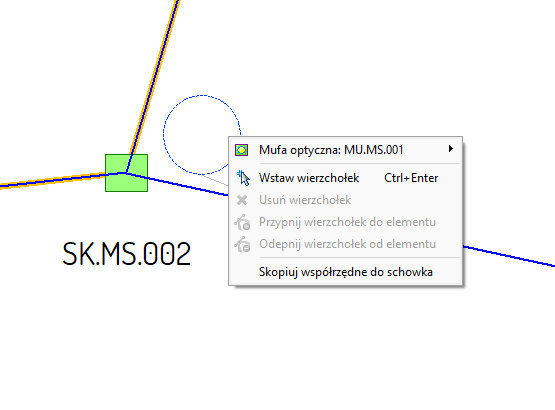

Uproszczone i kontekstowe menu prawego przycisku myszy na mapie

Menu kontekstowe pod prawym przyciskiem myszy zostało uproszcozne i pokazuje teraz tylko dostępne opcje w zależności od wybranego trybu i obiektu.

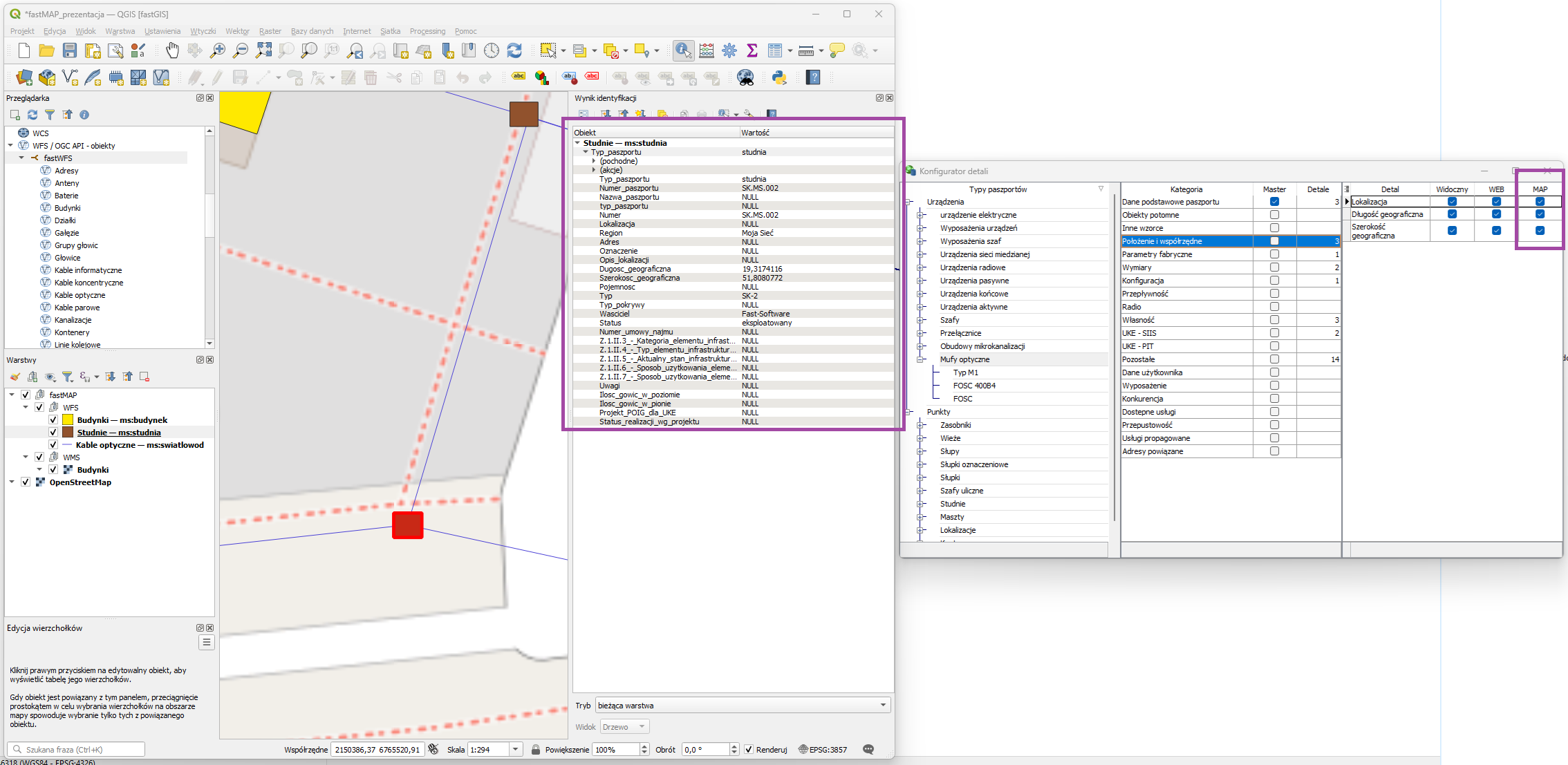

Konfiguracja atrybutów obiektów dla serwisu WFS wystawionego przez moduł fastMAP

Administrator ma teraz możliwość skonfigiurowania atrybutów obiektów widocznych w danych WFS wystawianych przez serwis fastMAP. Konfiguracja detali dostepna jest w programie fastGIS w menu Konfiguracja.
